一:工作原理

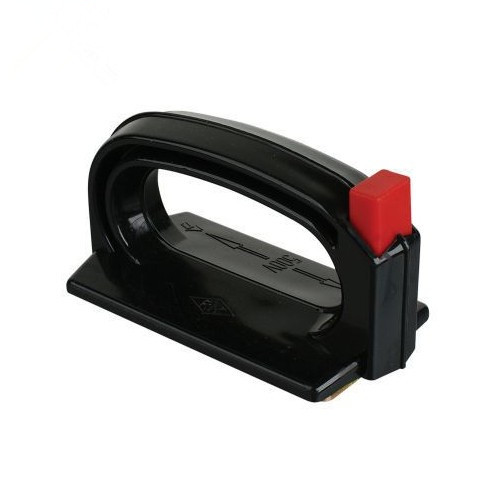

RTO-手柄 熔断器手柄利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

二:常见种类

1、插入式熔断器：它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。

2、螺旋式熔断器：熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

3、封闭式熔断器：封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

4、快速熔断器：快速熔断器主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

5、自复熔断器：采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。其优点是不必更换熔体，能重复使用。

三:结构

1.RTO-手柄 熔断器手柄熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。熔断器有各种不同的熔断特性曲线，可以适用于不同类型保护对象的需要。

四:使用维护

1.RTO-手柄 熔断器手柄低压配电系统中熔断器是起安全保护作用的一种电器，熔断器广泛应用于电网保护和用电设备保护，当电网或用电设备发生短路故障或过载时，可自动切断电路，避免电器设备损坏，防止事故蔓延。

2.RTO-手柄 熔断器手柄座熔断器由绝缘底座（或支持件）、触头、熔体等组成，熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔体因过热而熔化，从而切断电路。熔体常做成丝状、栅状或片状。熔体材料具有相对熔点低、特性稳定、易于熔断的特点。一般采用铅锡合金、镀银铜片、锌、银等金属。在熔体熔断切断电路的过程中会产生电弧，为了安全有效地熄灭电弧，一般均将熔体安装在熔断器壳体内，采取措施，快速熄灭电弧。

3.RTO-手柄 熔断器手柄熔断器具有结构简单、使用方便、价格低廉等优点，在低压系统中广泛被应用。
