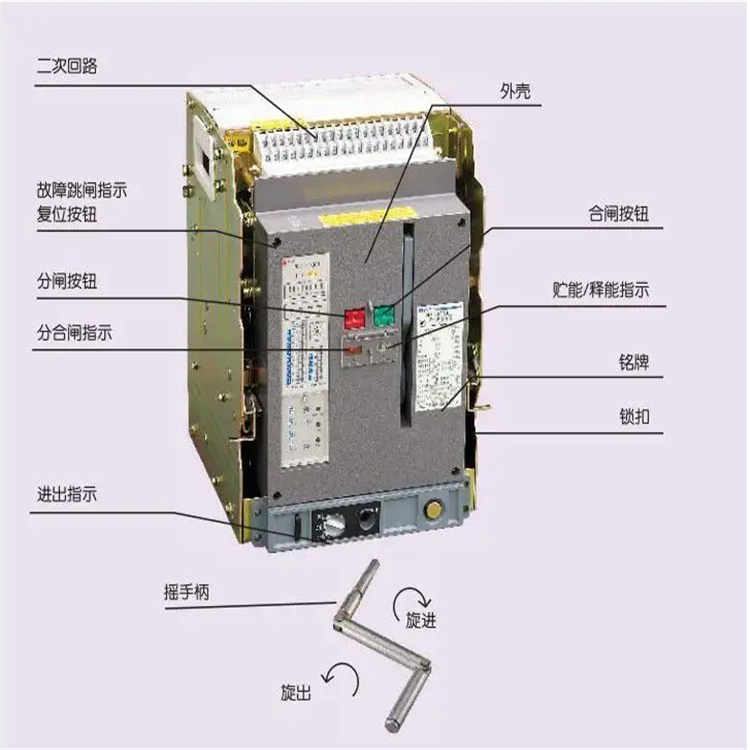

万能断路器面板图解

一、复位按钮(故障跳闸指示):类以我们家庭使用的漏电保护器上的复位键,跳闸后必须进行复位操作,否则断路器不能合闸,由于此装置位置比较隐蔽,很多新手发现不了。

二、贮能、释能指示:万能断路器的合分闸需利用贮能机构来完成,贮能有自动和手动两种,自动在二次回路通电后即可自动完成,手动储能通过将贮能手柄上下反复扳动适当次数来完成(无反作用力时)。在进行合闸操作前要首先观察指示位置是否显示在储能位置,否则操作机构因缺少动力无法完成合闸功能。

三、合分闸按钮:绿色为合闸,红色为分闸,各生产厂家的颜色及标识可能有不同,操作时需要使用较大的力气,配电柜上的操作按钮相对轻松。

四、合分闸指示:显示断路器工作在合闸与分闸状态。

五、位置指示:表示断路器可移动部位的位置,一般设有分离、试验、连接三个档位。

六、手柄及存放处:当对断路器进行检修或与隔离母线时,通过取出手柄存放处的手柄插入相应操作孔进行操作。

七、故障显示部位

万能断路器因故障一旦发生动作后,从断路器面板上的指示就基本可以辨别故障的情况。我们以图例为况:万能断路器发生动作后,第一时间内,液晶屏上将会显示故障发生时的运行参数,此次脱扣故障发生时的电流为2050安培。

在液晶显示器下面,分别设置了三相电流(I1/I2/I3)、中性线电流(IN)接地电流(IG)及MAX(最大电流)的报警指示灯。本图I1中指示灯亮、MAX灯亮,表示电源A相最大电流报警。可以通过按动选择1键循环显示I1/I2/I3、IN、IG实时值,有断些路器还设有电压报警指示功能,形式与电流报警显示功能雷同。

电流报警指示功能的下部的是脱扣故障原因显示区

IR1柱:顶部指示灯代表过载长延时故障指示,本图中显示灯亮,表示脱扣原因是长延时过载故障。IR1柱中间指示灯代表长延时电流整定指示(报警)其值等于设定值*额定电流in;IR1柱与IR2柱间的指示灯代表长延时动作时间整定指示。

IR2柱:顶部指示灯代表短延时故障指示,IR1柱中间指示灯代表短延时电流整定指示(报警),其值等于设定值*IR1;IR2柱与IR3柱间的指示灯代表短延时动作时间整定指示。

IR3柱:顶部指示灯代表瞬动故障指示,下面为瞬动电流调节指示灯,其值等于设定值*IR1。

IR4柱:顶部指示灯代表接地故障指示,中间指示灯代表接地电流整定指示报警

右侧灯为接地电流动作时间整定指示。

本图脱扣故障指示下面功能键说明

设定:各种保护值的设定按钮,在设定键右侧依次为两路负载监控信号电流整定、百分号为触头磨损检查按钮,最右侧为故障检查按钮。

以上就是万能断路器面板指示的基本功能,有些断路器还设有实验、自诊断等功能,在此不再赘述。
