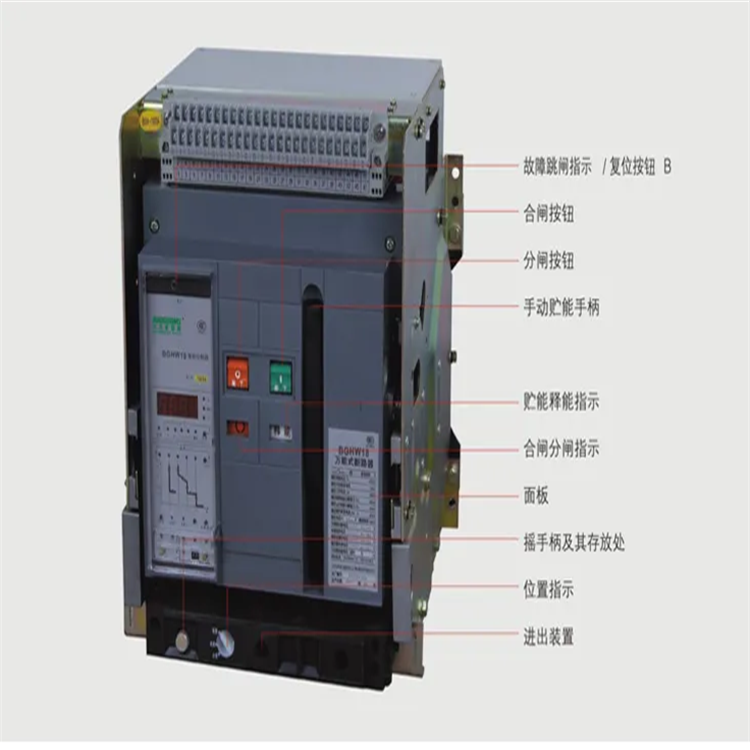

万能断路器功能介绍：断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一 块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流 电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。 DW15-2000、3200、4000、6300断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连 成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧 板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方，欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相 连，以减少断路器的脱扣力。12对辅助触头供用户联接二次回路用，面板上有显示断路器工作位置的指 示牌“1”“0”和“贮能”指示，还有供合闸及分闸用的按钮“1”“0”（均按下）。DW15-1000、1600断路器附有正面手动操作手柄；DW15-2500、4000附有检修用的手动操作手柄（均可卸下） [1] 。

智能型万能式断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作精确，避免不必要的停电，提高供电可靠性。在正常的条件下，可作为线路的不频繁转换之用。1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁起动之用 [2]

1.按用途分  

a.配电用  

b.保护电动机用  

2.按选择保护性能分  

a.选择型  

b.非选择性  

3.按传动装置分  

a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面）  

b.电磁铁传动  

4.按脱扣器种类分  

a.具有过电流脱扣器  

b.具有过电流脱扣器和分励脱扣器  

c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器  

d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励拖扣器  

5.按过电流保护种类分  

a.短路瞬时动作  

b.过载长延时，短路短延时及特大短路瞬时动作  

6.按欠电压保护种类分  

a.欠电压瞬时动作  

b.欠电压延时动作  

7.按主回路进出线方式分  

a.板后进出线（水平进出线）  

b.板前进出线（垂直进出线）  

c. 板前进线、板后出线（水平出线、垂直出线）  

d. 板后出线、板前进线（垂直出线、水平出线）
