接近开关又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。广泛应用于机床、冶金、化工、轻纺和印刷行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。下面小编给大家介绍一下“接近开关如何接线 接近开关接线图解”

 1.接近开关如何接线

接近开关接线，棕色接电源＋；蓝色接电源－；负载接在黑色和蓝色上。PNP.NO表示这个接近开关输出是PNP型常开式，方框表示负载（继电器或者指示灯等）。

接近开关是一种开关，只不过开关的通断是特定物质接近和远离的动作而决定的。如一般数控机床上作为限位的接近开关是其金属档块在感应面的接近和远离而控制其通断。

根据用途不同，感应物可以是金属、非金属或人。感应开关按引线可分二线和三线式，按极性又可分为PNP和NPN式，按触点通断状态分常开和常闭式。


2.接近开关接线图解

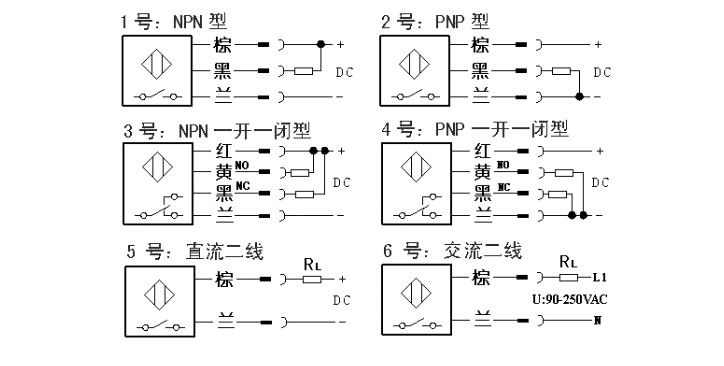

对于二线式NPN型接近开关，棕色线与负载相连，蓝色线与零电位点相连；对于二线式PNP型接近开关，棕色线与高电位相连，负载的一端与接近开关的蓝色线相连，而负载的另一端与零电位点相连。

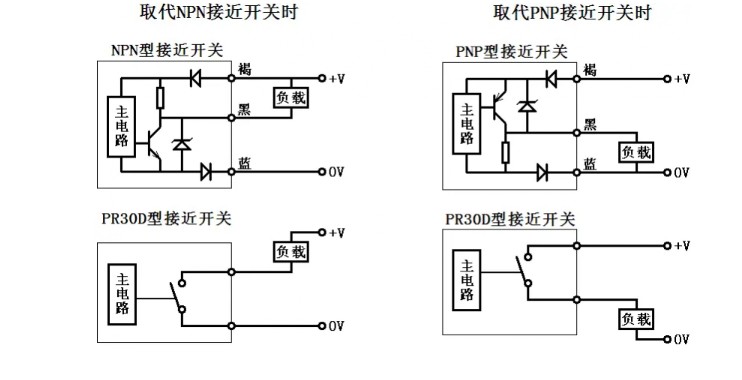

对于三线式NPN型接近开关，棕色的导线与一端负载，同时与电源正极相连；黑色的导线是信号线，与负载的另一端相连；蓝色的导线与电源负极相连。对于三线式PNP型接近开关，棕色的导线与电源正极相连；黑色的导线是信号线，与负载的一端相连；蓝色的导线与负载的另一端及电源负极相连。
