1.适用范围

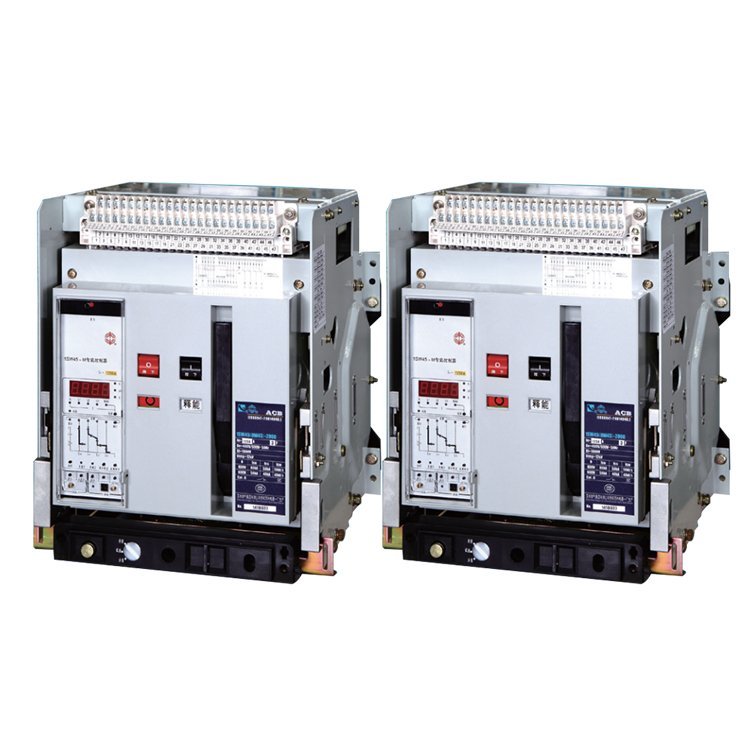

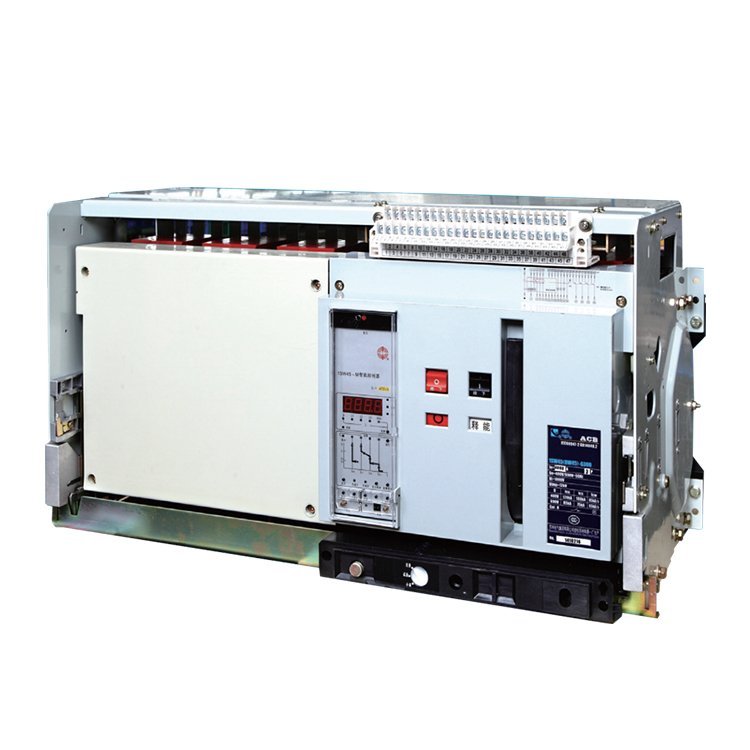

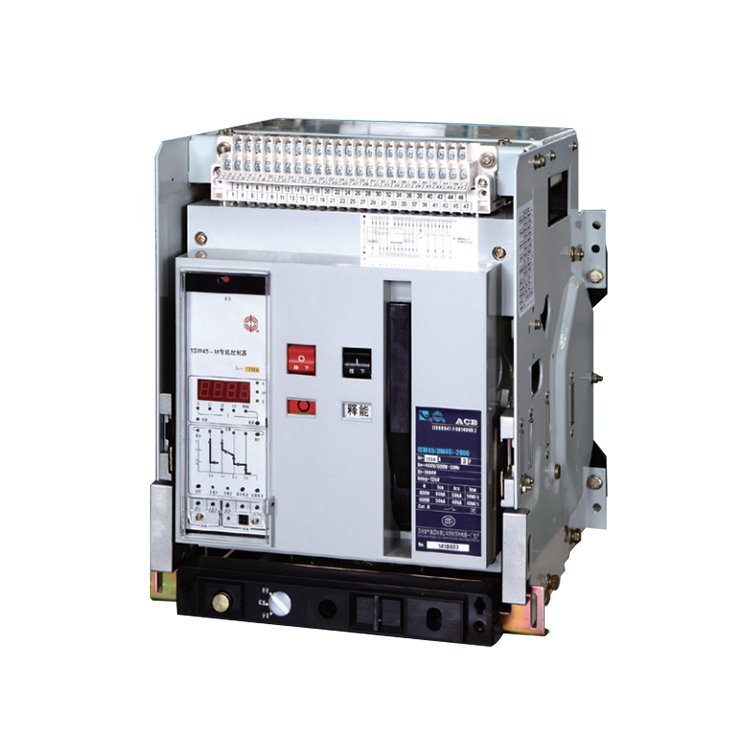

上海精益智能电器JYW1系列智能型框架式断路器用于控制和保护低压配电网络，--般安装在低压配电柜中作主开关起总保护作用。交流额定电流630A-6300A；短路分断能力80KA-120KA(有效值)；额定工作电压AC690V及以下；具有3极和4极；抽屉式和固定式；可倒进线安装；多种智能控制提供不同功能；执行lEC60947-2,GB14048.2标准。2.正常工作条件2.1周围空气温度为-50C~+40°C，且24h的平均值不超过+35C(特殊订货的除外)；2.2安装地点的海拔不超过2000m;2.3安装地点的空气相对湿度在高温度为+40C时不超过50%;在较低温度下可以有较高的相对湿度，湿月的月平均低温度不超过+25C,该月的平均大相对湿度不超过90%，并考虑因温度变化发生在产品表面的凝露，应采取特殊的措施；2.4污染等级为3级；2.5断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为NV,其余辅助电路、控制电路安装类别为I；2.6断路器应按本说明书安装要求安装。断路器的垂直倾斜度不超过+5°；2.7断路器安装在柜体小室内，防护等级达IP40,加装门框，防护等级达IP54。
